一、產品介紹：

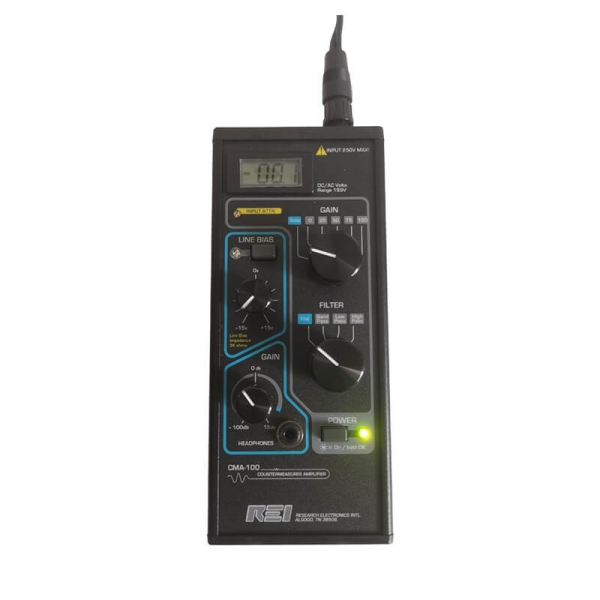

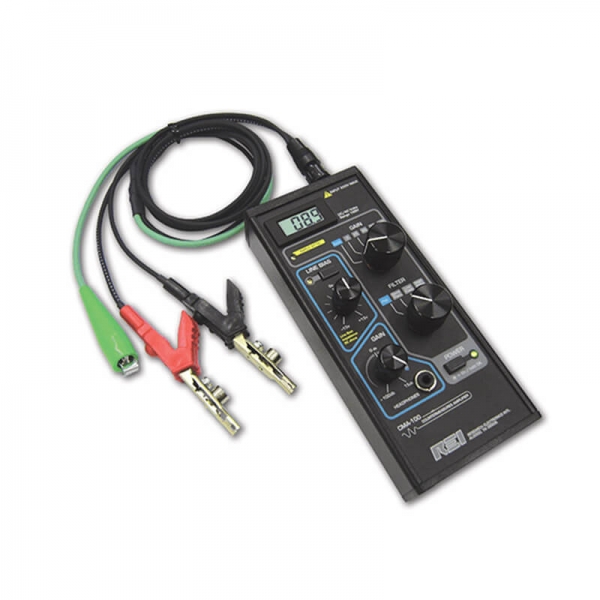

有線信號檢查系統（CMA-100）是一款高增益的有線系統檢查設備，可用于探測和鑒別某些連接在建筑物線路上的監視設備。包括：電話線，局域網，服務器系統，安全系統等。這一多功能放大器有一個內置的交流/直流數字化電壓表，可選濾波器和一極廣的動態范圍。平衡和不平衡的高阻抗輸入可連接多種可疑的導線。CMA-100也提供一可調整的直流偏置電壓從-15V—+15V，常用在一些對電壓和電流敏感的并與許多類型的線連接兼容的設備。所有這些功能都?xì)w于這一復雜的自動增益控制電路，其它任何同類設備所不能與之匹敵的。
二、原理應用

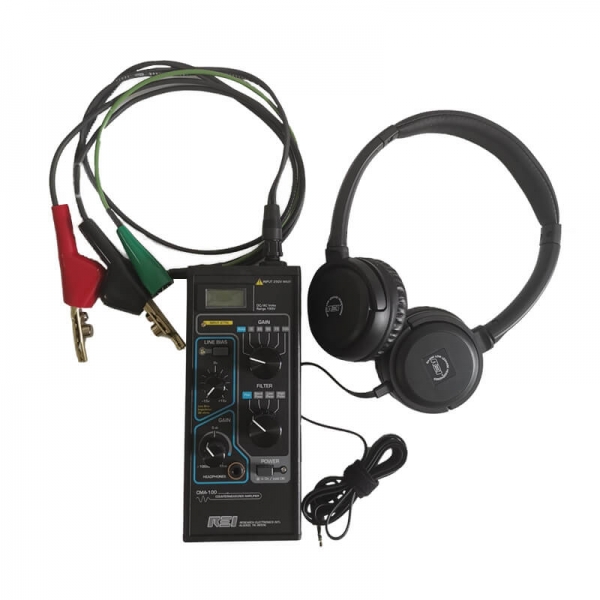

CMA-100有線信號檢查系統是一種理想的工具用來分析各類配線中的信號。通過利用未使用的電話雙配線或者LAN配線直接連接可疑環境中被隔離的擴音器。通過設備中配備的連接線把CMA接入待檢測線路上，經過設備中不同的濾波、增益、偏壓等功能，對線路中的多種信息進行采集檢測，以檢測線路中是否存在異常信號。通過分析捕捉檢查線路中電磁信號的變化進行工作的，由于電話線路中電信號變化產生的電磁信號，該設備通過對線路中電磁信號頻率、強度以及調制方式的分析測試來檢查通訊線路具體被竊聽的信息。
三、技術說明
輸入阻抗：
-
50k歐平衡
-
普通模式抑制：>75dB
-
最大可用輸入：31Vp-p
-
前置放大自動衰減器：0 到-40dB(通過發光二極管發出超載警告)
自動增益控制：
-
動態范圍：145dB
-
手動增益控制：0，25，50，75，100dB
-
耳機增益控制：0—15dB
-
最大系統增益：115dB
頻率響應：
-
無濾波器：25Hz-44KHz
-
高通濾波器：320Hz-44KHz
-
低通濾波器：25Hz-3.2KHz
-
帶通濾波器：320Hz-3.2KHz
耳機音頻輸出：
線路音頻輸出：600歐
偏置控制：
0到+/-14.5V直流電壓，最大5mA（超過電流保護時，輸入阻抗降低到3.6k歐）
數字電壓表：
-
3.5數字位，自動清零，自動極性變換，+/-199.9v直流或交流電源開/低電池發光二極管
-
?（發光二極管 @6.9v）
-
電池：9V堿性電池（使用時間一般為5-30小時）
最大輸入電壓：
-
250直流或交流
-
泄漏電阻：>10兆歐
規格：
?7.3in×2.75in×1.75in即（185.4mm×69.8mm×44.5mm）
重量：
12.1盎斯（343g）
