一、特點及用途

    比對顯微鏡是一種以一組目鏡同時觀察左右兩物方視場，并運用視場切割、對接、重疊的方法，對兩個（或兩個以上）物體進行比對的新型顯微鏡。該儀器成像清晰，分辨率高，可精確鑒別被比對物體間的細微差異。

² 可進行左或右單視場、重疊視場和平滑視場分割對接觀察，有光闌式棱線一致性可調裝置。

² 物鏡0.7X-4.5X連續可調，有左右物鏡倍率一致性微調機構。

² 載物臺：100mm×100mm；移動范圍：橫向、縱向、垂直方向均為0-54mm, 水平轉動

0°-360°，臺面任意方向傾斜0°—45°。

² 兩載物臺可水平聯動掃描，聯動范圍0-54mm。

² 粗動升降范圍0—60mm。

² 標配12V50W勻場照明風冷燈，可選配大功率LED燈，有光強調節旋鈕。

² 偏振光裝置（選購）：用于消除雜光、眩光。

² 同軸光裝置（選購）：用于深孔、小孔、光滑客體表面的觀察。

² 攝影裝置：配攝影接筒，可拍照存檔。

² 攝像裝置：配目視攝像同步觀察裝置。

² 電源：220V交流輸入，12V直流穩壓輸入，符合國家安全標準。

本系列是公安、檢察、法院及其院校對槍彈、工具痕跡、指紋、印章、文字、圖樣、貨幣等進行比對、檢測的理想儀器，也適用于電子、生化、農業、考古、銀行、海關等所有需要對物體進行比對檢測或鑒別的行業和部門。

二、主要技術參數

光學參數一

三、儀器的外觀及安裝調焦

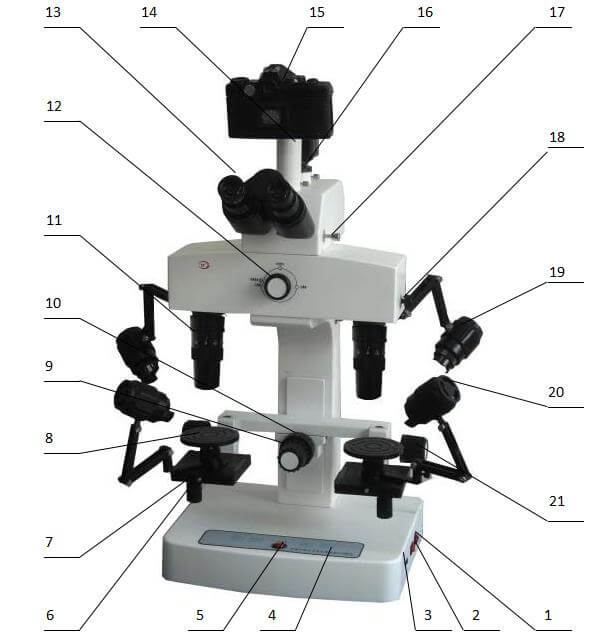

1． 儀器部件名稱如下圖：

1. 槍彈展開儀開關（選購）                2. 燈源切換開關

2. 調光旋鈕                              4. 觸摸面板

5. 總開關                                6. 工作臺旋鈕

6. 工作臺                                8. 載物臺

9. 聯動輪                               10. 連動升降旋鈕

10. 變倍物鏡                            12. 棱線輪

13. 雙目頭                              14. 攝影接筒

14. 相機（選購）                        16. 攝像接口

17. 切換拉桿                            18. 倍率校正輪

18. LED燈                               20. 反射燈

21. 單邊升降手輪

2． 安裝、調焦

1）裝上雙目頭（13），在雙目頭兩鏡管中插入所需的相同目鏡。

2）把電源線一端插入底座后側的電源插座內，另一端接有接地保護的220V電源。

3）按下電源總開關（5）。

4）在兩載物臺面（8）上放置檢材和樣本。

5）轉動左右變倍輪（11），使左右系統處于相同物鏡倍率狀態下。

6）轉動調焦輪（10），同時通過目鏡觀察，直到觀察到臺面上所放物體的像為止。之后旋轉左、右載物臺升降輪（21），直到兩個像同樣清晰為止。如視場內棱線（分割線）不清晰，則轉動目鏡視度圈調整視度。
