一、產品簡介：

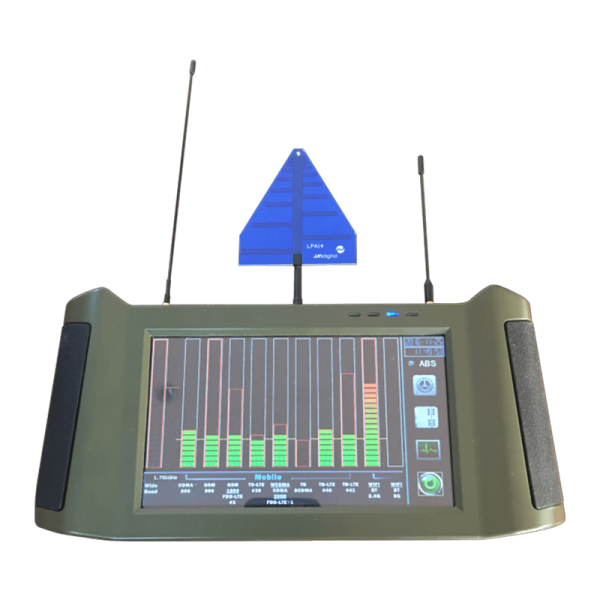

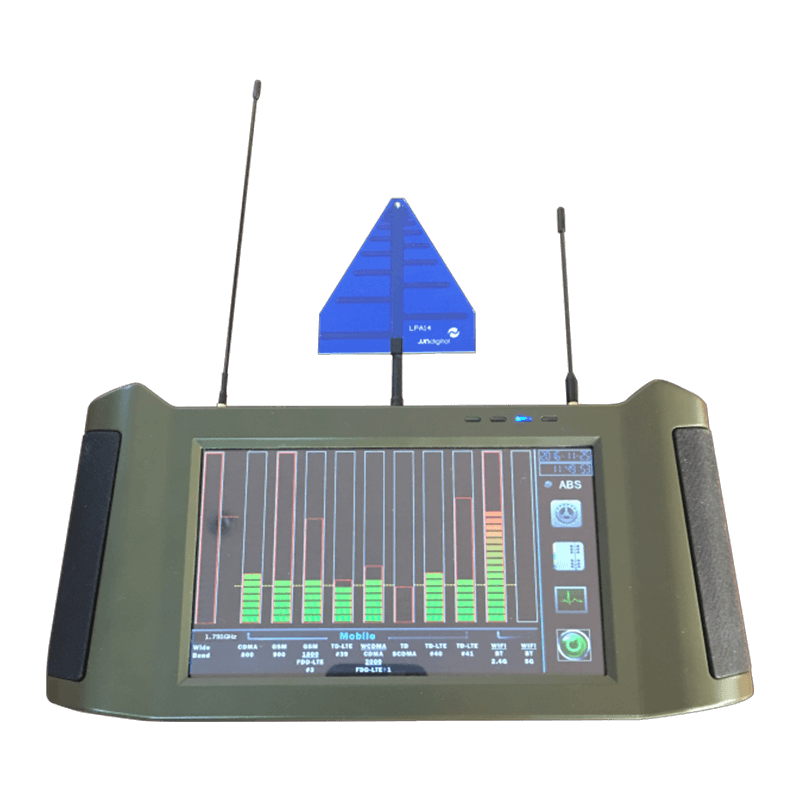

ZJSC-XH108T 手持式無線信號檢測儀（以下簡稱108T檢測儀），是一款掃描特定區域內無線電信號頻率與場強強度的設備。它可以同時測量10MHz到10GHz頻段的全波強度，以及10個特定通信頻段的信號強度，并將這11個信號強度以柱狀圖的形式實時呈現在108T檢測儀的屏幕上，當信號強度超過設定門限時，產生聲光報警，提醒工作人員特定信號異常。
二、設備結構：

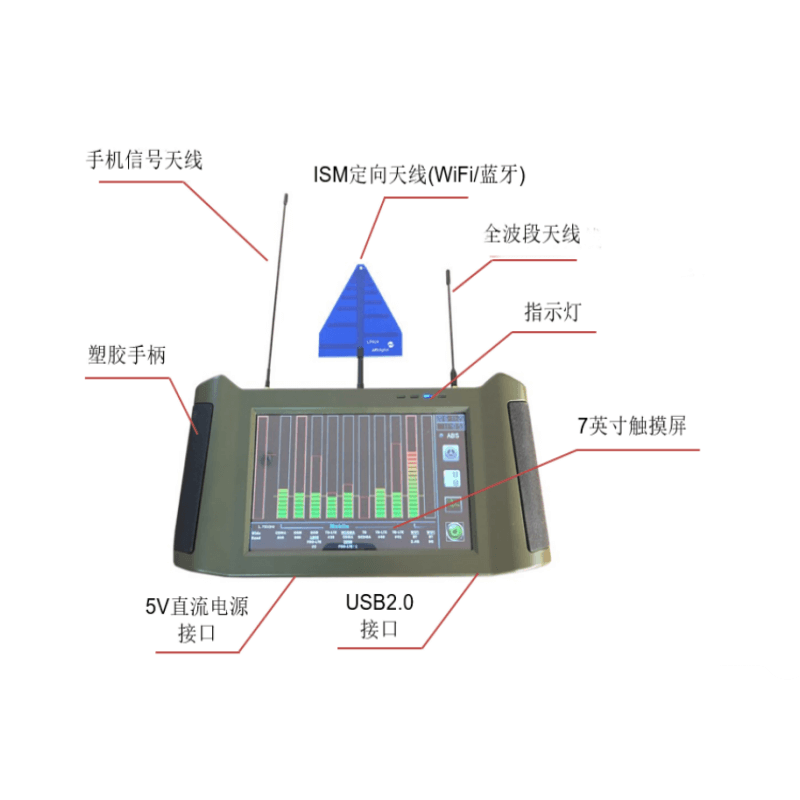

108T檢測儀機械性能優異，使用高品質鋁合金外殼，結構堅固，抗跌落磕碰；手持部位設計有橡膠手柄，防滑防脫落，確保惡劣外部自然環境下的可用性；前面板有四個LED指示燈和一塊7英寸彩色觸摸顯示屏，作為人機互動的窗口，它可呈現各種狀態信息，完成參數設置，實時顯示11個通道的信號強度，操作簡便顯示直觀。
108T檢測儀上方可連接全波段天線、ISM定向天線（2.4GHz和5GHz）和手機信號天線三個天線；左下方留有5V直流電源接口，可配合電源適配器使用，內置3200mAh容量的鋰電池，可供檢測儀不插電工作3小時；右下方提供USB2.0接口，工作人員可插入U(xiǎn)盤，導出檢測儀長時間工作產生的日志文件。

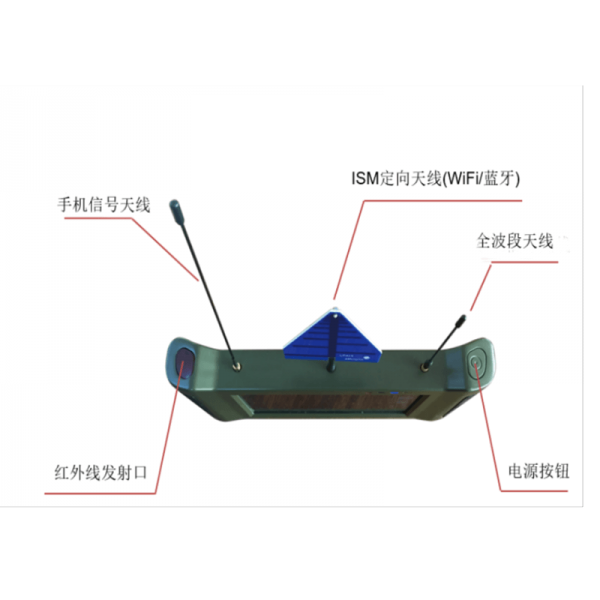

108T檢測儀左右手柄上方分別設置有紅外線發射口和電源按鍵。紅外線發射窗口可遙控手機信號干擾設備（需另外采購），激活處于待機狀態的移動終端，迫使其增大發射功率，方便檢測儀的信號檢測工作。電源按鍵是檢測儀的硬件開關，按下后設備加電開機，開機狀態下按動則下電關機。
108T檢測儀結構緊湊，堅固耐用，外接天線可拆卸，輕巧便攜，接口豐富，觸摸式面板完成人機互動，操作簡單。
三、多種多樣的使用環境
108T檢測儀采用鋁合金外殼，堅固耐用，內部使用工業級的零部件，在惡劣的內外部環境下均可穩定可靠的工作，完成會議室、辦公室、庫房、醫院、監獄等需要檢測無線電信號的特定場所的檢測工作。
它檢測的10種信號種類，包括國內三大運營商所有制式的手機頻段及WiFi和藍牙信號，可以查找這些特定場所中的信號發射源，確保通信頻段的無線電環境寂靜安全。
108T檢測儀還可用于檢測交通工具中的無線信號發射源。對于交通工具中可能存在竊聽、竊視和定位跟蹤裝置，這些裝置均需要通過公用無線信道與控制端進行信息溝通，而108T檢測儀可通過檢測無線通信信號，查找異常發射源找出隱藏的竊聽竊視裝置。
四、簡潔的人機互動界面
108T檢測儀設備正面選用一塊7英寸的觸摸式彩色液晶顯示面板作為操作與呈現的界面，既可以顯示相關信號強度信息，又可以用手指直接進行參數設置與功能控制，操作自如，簡潔明了。同時，顯示面板右上方有4個LED指示燈，從左至右分別表示設備工作呼吸燈、檢測狀態指示燈、設備開機指示燈和充電指示燈。
按動設備右上方的電源按鈕，設備加電開機，藍色的設備開機指示燈LED亮起，主界面的歡迎信息閃過后，將會進入到圖3界面，呈現出108T檢測儀的主界面。
顯示面板的右邊欄由上方的日期時間信息欄、ABS狀態欄、主菜單欄和右下角的檢測功能啟動按鈕構成。日期時間信息欄顯示當前的日期與時間信息，可以在參數設置中修訂；ABS狀態欄，指示當前的無線信號強度顯示模式，有ABS模式（自適應量程）和非ABS模式（固定量程）選擇，可在參數設置主菜單中修改。

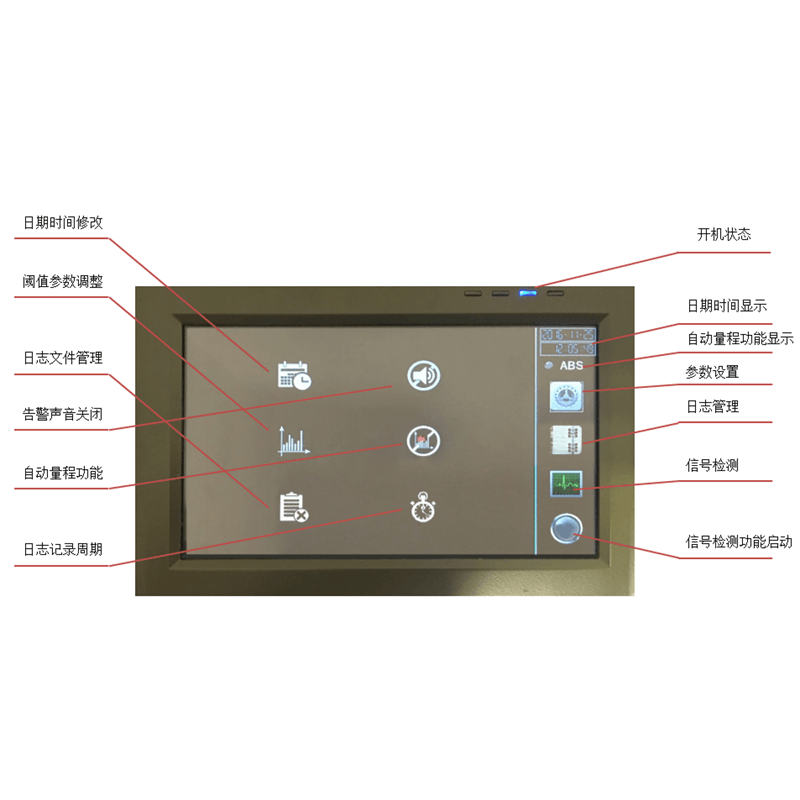

液晶界面的參數設置頁面
主菜單包括參數設置、日志管理和信號檢測。參數設置界面包括日期時間修改、閾值參數調整、日志文件管理、告警聲音關閉、自動量程（ABS）功能和日志記錄周期共六個子功能，所有操作均使用觸摸屏直觀點觸完成。
“日期時間修改”可以調整設備中的日期和時間信息，“告警聲音關閉”可以決定設備發生告警時是否發出告警聲音。
“自動量程（ABS）功能”決定開啟或關閉ABS（自動量程場強檢測）。ABS模式開啟時，信號檢測界面顯示的信號強度柱狀圖使用自適應量程，它根據信號強度選擇最適合的量程；ABS模式關閉，則表示信號強度柱狀圖顯示為固定量程，不會隨著信號強度的變化而調整柱狀圖量程值。
“閾值參數調整”包括全波段檢測閾值和通信信號檢測閾值，全波段閾值指300MHz至10GHz全波信號檢測強度的閾值，通信信號檢測閾值指10個手機頻段和ISM頻段的信號閾值。檢測到的無線電信號超過設定閾值時，108T檢測儀會產生聲光報警。
“日志文件管理”可以對所記錄的日志進行備份或刪除等操作方便日后對檢測結果錄入和填寫檢測報告；“日志記錄周期”可以設置日志文件產生的周期，108T檢測儀會在信號檢測時，以設定周期記錄檢測信息，存儲于設備中，便于后續分析和翻閱。
五、豐富的信號檢測種類
108T檢測儀可信號接收靈敏度達到-105dBm，檢測覆蓋區域半徑10米左右（實際檢測范圍還需取決于信號強度和背景噪聲環境等條件），通過配置高增益天線（需額外購買），區域半徑可延伸至50米。
檢測儀能夠檢測電磁波10MHz到10GHz頻段信號的全波信號強度，并可通過帶通濾波器針對性探測手機移動通信信號（國內）和WiFi、藍牙信號（ISM頻段），實現對11中無線電信號的檢測，包括全波段、CDMA800M、GSM900M、GSM1800M、TD-LTE B38、WCDMA/CDMA2000M/FDD-LTE、TD-SCDMA、TD-LTE B40、TD-LTE B41，以及WiFi和藍牙的工作頻段ISM 2.4G和ISM 5G。
六、直觀的視覺呈現方式
點擊菜單的“信號檢測”按鈕進入檢測界面后，點擊右下角的“信號檢測啟動按鈕”，該按鈕由灰色變?yōu)榫G色后，表明108T檢測儀進入信號檢測狀態。
11種信號強度將會以柱狀圖的形式顯示于設備的信號檢測界面，分為Wide-Band全波段信號、移動通信信號和ISM（WiFi、藍牙）信號三部分，涵蓋11種無線電信號。
11種信號強度將會以柱狀圖的形式顯示于設備的信號檢測界面，分為Wide-Band全波段信號、移動通信信號和ISM（WiFi、藍牙）信號三部分，涵蓋11種無線電信號。
信號強度采用柱狀圖顯示，信隨著號強度的增大，柱體顏色逐漸由綠色漸變?yōu)榧t色，柱狀圖兩側的橫線表明信號閾值，超過閾值則觸發聲光報警。同時，柱狀圖還引入歷史最大值功能，紅色框線位置即為此次檢測開機后出現過的信號強度最大值。
信號強度顯示界面的橫軸使用信號名稱進行標注，通俗易懂，不同于其它信號檢測設備的頻率值顯示，無需工作人員熟記各種信號頻段所對應的業務種類，降低工作人員使用門檻。
七、日志記錄系統
108T檢測儀提供日志保存機制，能夠以設定的記錄周期，同時統計11種信號的強度，形成日志文件，最多可記錄三萬條記錄，實現長時間的無人值守監控。
發生告警或需要查看日志時，只需進入“日志管理”界面查詢即可，或者插入U(xiǎn)盤，將日志文件以EXCEL文件格式導出，在計算機上作進一步的整理與分析。
日志界面中包括每條記錄的序號、日期時間、信號種類、信號頻段，以及表示信號強度的簡化柱狀圖。工作人員可以通過點觸“導出日志”、“首頁”、“頁尾”、“上一頁”和“下一頁”功能，完成日志條例的便捷翻閱和查詢。
八、組網功能
108T檢測儀檢測范圍有限，一般覆蓋最大半徑10米至20米的區域（具體情況依環境而定），當面對整棟或整層樓宇的建筑物等大面積的環境時，單臺108T檢測儀難以完成任務，就需要發揮設備的組網工作，將多臺設備用IP線路進行組網，形成一個無線電信號的檢測網絡，在中心服務器的管控下，協同一致完成檢測任務。
使用IP通信線路，將部署在不同位置的108T檢測儀與中心服務器連接起來，形成步調一致的無線電信號檢測網絡。工作過程中，中心服務器發送檢測指令到每臺設備，設備遵照指令開機檢測，實時將信號強度信息回送，服務器匯集這些信息后，形成統一的全網絡無線信號強度信息呈現圖，并記錄為日志保存，讓工作人員可以一點指揮，全程監測，提升工作效率。
九、紅外接口
某些制式手機的工作待機時，處于超低功率發射狀態，只有在接收到基站的來電觸發信令后，才會進入來話或去話的大功率發射狀態。為了提升108T檢測儀的檢測質量，有必要通過手機信號干擾機制，觸發手機進行大功率發射。108T檢測儀的紅外接口，為搭配使用手機信號干擾儀（匹配型號）提供了可能。

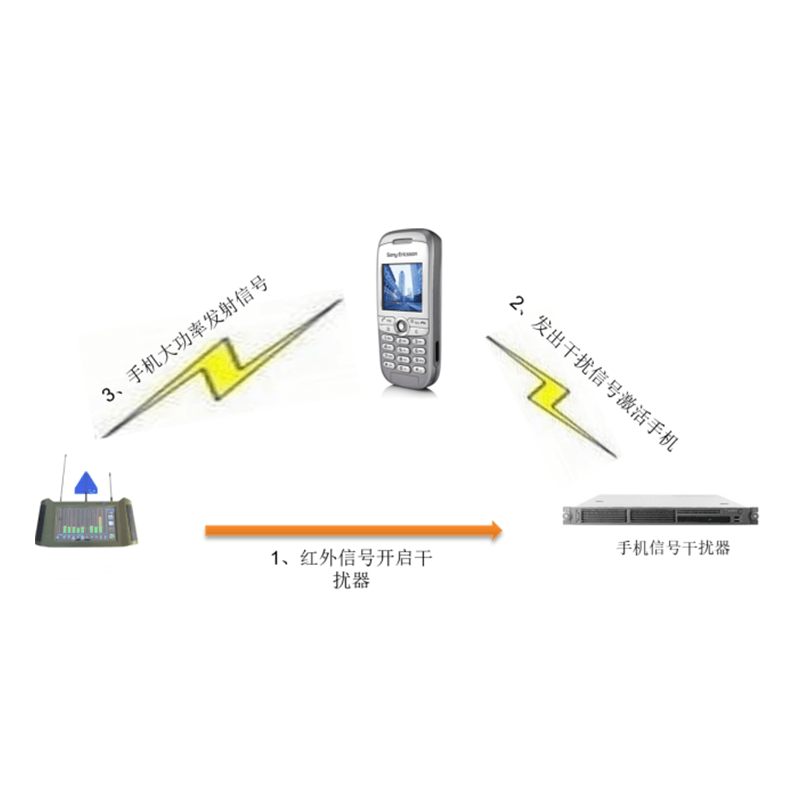

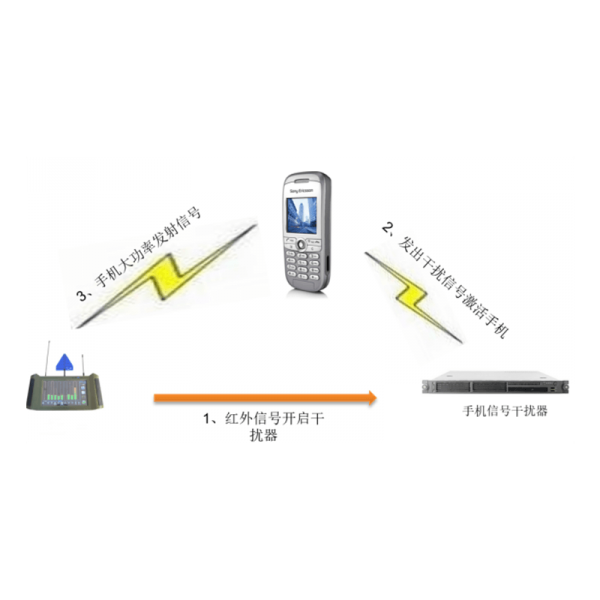

紅外接口控制信號干擾器
工作人員開啟108T檢測儀和手機信號干擾器，108T檢測儀用紅外方式遙控的手機信號干擾器，對周邊移動通信設備進行干擾和壓制，迫使低功率發射設備增加發射功率，以達到檢測低發射功率設備突發射頻信號的目的。尤其適用于超低發射功率和長時間保持靜默狀態的移動終端的檢測。
十、108T檢測儀標準配件
1、5V直流適配器，可適用于110V～240V 交流供電環境
2、2 X全向和1×高增益定向天線
