一、產品介紹

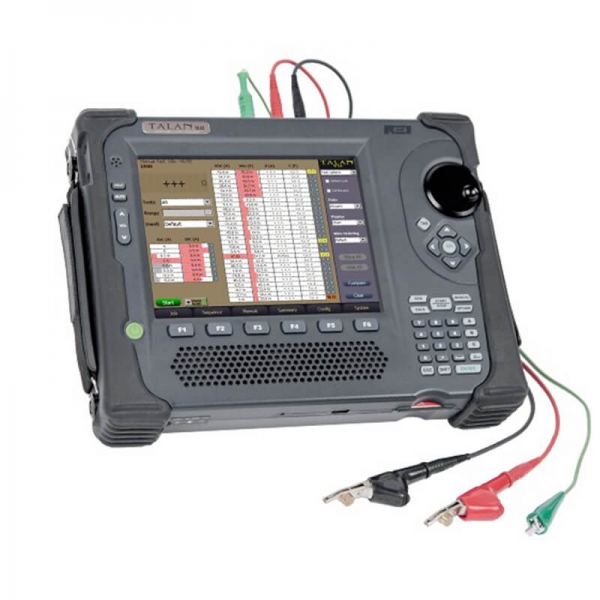

新一代TALAN 3.0電話和線路分析儀代表了先進的功能，可檢測和定位數字、模擬和VoIP電話系統上的非法篡改和安全漏洞。 新硬件提供了測試雙絞線對包括屏蔽和地面在內的現代電信威脅的能力。

高效：比較多條電話線上的多重測試結果，以快速識別威脅性異常情況

可用性：將多種對抗測試功能集成到一個設備中（電壓，電流，電阻，電容，非線性結點檢測，頻域反射測量和數字解調技術）

便攜性：僅重2.7公斤，數據可以導出進一步分析和報告

二、產品特點

u將多種測試功能整合到一臺設備中自動內部配對切換矩陣對所有配對組合進行測試

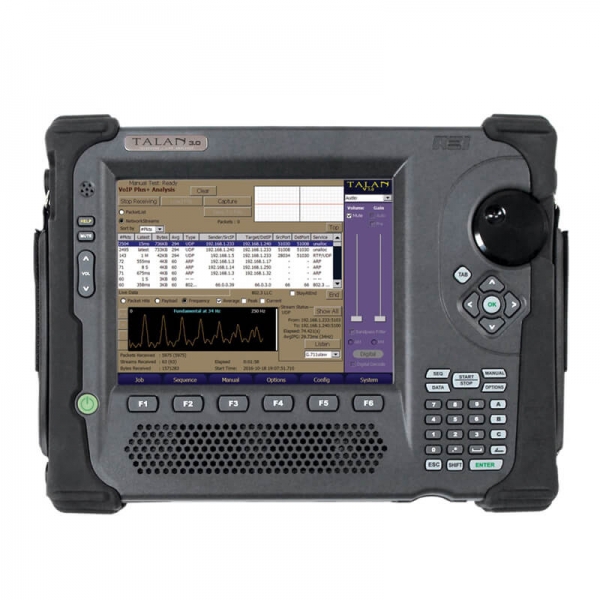

u廣泛的高級VoIP流量過濾功能可以更輕松地定位和識別可疑數據包信息

u正在申請專利的快速傅里葉變換（FFT）算法將網絡流量轉換為頻譜視圖，創建傳統數據包列表中不易察覺的視覺可識別模式

u快速執行常用測試功能，包括：

²萬用表測試（電壓，電流，電阻，電容）

²射頻寬帶探測器（高達8 GHz）

²頻譜分析儀（最高85 MHz）

²高增益音頻放大器

²偏置發生器±80 VDC

²帶有源輸入的音頻示波器（20 Hz至20 KHz）

u數字解調可用于確認電話線路沒有通過音頻

u頻域反射計（FDR）檢查線路上的抽頭

u非線性結檢測器（NLJD）功能可檢測連接到線路的電子設備

u多測試數據庫系統提供了對所有對組合進行測試的能力，存儲了用于歷史比較和比較 其他行的數據

三、應用場景

u技術監督對策（TSCM）

u反監視

u導線抽頭檢測

u電話線測試

u電話線路分析

u竊聽偵測

u情報保護

u行政保護

u監視設備檢測

u電子監視檢測



四、規格/技術參數

1、控制系統

u主計算機：32位RISC處理器，520 MHz

u內部存儲器：64 MB SDRAM（OS），64 MB Flash

u外部存儲器：Compact Flash Type III，USB大容量存儲器

2、數字I/O

u網絡：用于IP數據包檢測的10/100以太網控制器

uUSB：USB設備（A型）支持外接鍵盤，鼠標和USB大容量存儲設備; USB主機（B型）以備將來使用

3、模擬I/O

u耳機輸出：3.5毫米單聲道連接器

u麥克風輸入：3.5毫米單聲道輸入

4、用戶界面

u硬鍵：6個軟菜單鍵，5個按鈕象限導航和其他專用鍵

u編碼器：高分辨率光學編碼器

u帶觸控筆的集成觸摸屏

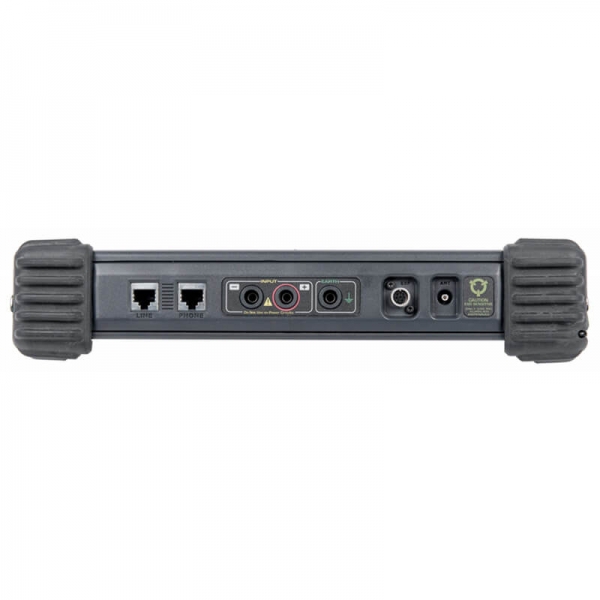

u測試輸入：

u雙MOD8：支持2,4,6和8線屏蔽模塊電話插孔

u類型：標準套筒插座：環形，尖端和地球

uSMB RF輸入：連接8 GHz寬帶檢測器的RF /天線

u擴展端口：支持與未來配件一起使用的通信和測量所有輸入電隔離

5、射頻系統

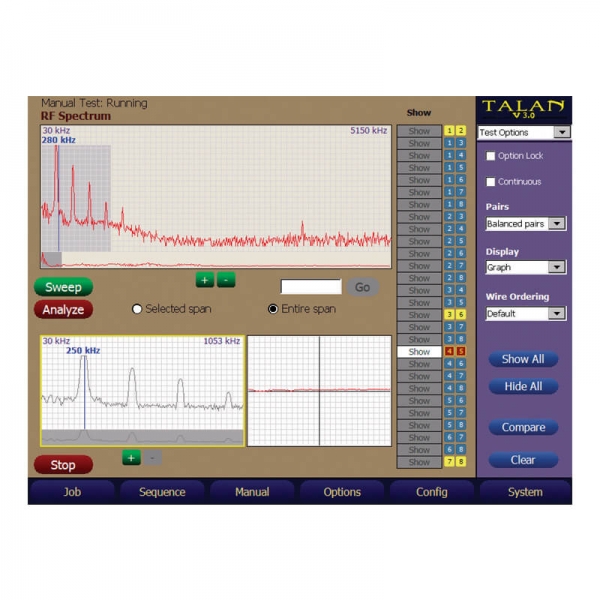

u頻譜分析儀：

u雙轉換，超外差接收器

u頻率范圍：30 kHz至85 MHz

u掃描時間：2秒

u步長：1 kHz

u帶寬：18 kHz

u靈敏度：-100 dBm

u寬帶檢測器：

uRF SMB輸入：至8 GHz

u線路電平測試：100 kHz至600 MHz

u靈敏度：-65 dBm

6、數字多用表

u快速響應自動量程：500毫秒采樣率

u交流/直流電壓：0至250V最大值

uAC / DC電流：0至300mA最大

u電阻：0至42MΩ

u電容：50pF至40μF

7、偏航發電機

u光電隔離，直接數字控制：高電壓DAC

u輸出天花板：±80 V

u輸出天花板（屏蔽）：±65VDC，±33VAC

u調制：固定電壓或可變速率正弦波（10 Hz - 300 Hz）

8、AUDIO

u音頻帶寬：20 Hz - 20 KHz

u增益：高達80 dB的系統總增益（語音頻段）

uAGC：數字控制的自動增益

u濾波器：模擬語音頻帶濾波器（300 Hz至3 kHz）

9、功率

u外部輸入：15 VDC @ 3A

u通用電源：100-240 VAC，50-60 Hz

u可拆卸電池：Inspired Energy鋰離子可充電電池型號Ni2040HD29，額定10.8V，8.7Ah，94Wh

10、機械參數

u尺寸：25.4厘米x 32.8厘米x 6.9厘米

u重量：2.7千克（含電池）

u表殼尺寸：49.5厘米x 37.8厘米x 13.7厘米

u包括附件在內的總重量：7.1千克

u工作溫度：0°C至+ 50°C
